Koneksi PHP dan Myadmin


pada kali ini saya akan memberikan contoh dimana PHP yang kita buat untuk di hubungkan ke Myadmin/database. dalam pembuatan BIODATA

1. kita membuat database (tempat penyimpanan data), ada 2 cara
    * dari Terminal, atau
    * dari Localhost (http://localhost/phpmyadmin)

kali ini saya hanya menjelaskan melalui terminal, Caranya :

sebelumnya kita harus menginstal yg ada di bawah ini sebelum menggunakan terminal, apa bila anda sudah menginstalnya langsung msk terminal.

- terlebih dahulu harus menginstal Wampserver bagi pengguna Windows XP/7,
- bagi pengguna linux  instal mysql, phpmyadmin dari terminal.

  *Terminal,  klik :
      mysql > create database biodata;      // database sudah dibuat dengan nama biodata
      mysql > use database biodata;          // kita pilih database biodata utk membuat tabel nya.
      mysql > create table biodata(nama varchar(20), nim varchar (15), jenis_kelamin char(5), jurusan
                                                    varchar(10));      // Tabel tempat menyimpan data sudah terbuat
      mysql > desc biodata;   // untuk melihat struktur/ bentuk dari table yg dibuat.

2. kemudian masuk ke
    - Notepad atau dreamweaver bagi pengguna windows.
    - Bluefish bagi pengguna linux.

    kalau saya masuk "notepad" untuk yg lebih mudah, tanpa menginstal yg lain.
   *buat "koneksi.php" yang berisikan :

Koneksi.php (meghubungkan hasil inputan menuju mysql)

     3. setelah membuat "koneksi.php" sekarang kita buat "insert.php"
         - masuk notepad yg pingin mudah.

 Insert.php ( untuk menerima hasil inputan kita kemudian diteruskan ke database).

4. seleh membuat diatas semua, terakhir kita buat "form.php"
    - masih menggunakan Notepad
   untuk "form.php" hasil tampilan akan seperti ini :
  kita dapat menisi biodata kita, kemudian klik kirim hasil inputan akan di tampung sementara di
  insert.php, kemudian disimpan di database.

untuk melihat hasil inputan apa kah benar-benar tersimpan, Masuk TERMINAL kemudian klik
mysql > select *from biodata;

nanti kelihatan data yg kita masuk kan, seperti hasil inputan yg saya buat :

5. apa bila tetap masih gagal cobalah terus menerus, dikarnakan apabila tidak mencoba kita tidak
    akan tau yg mana yg salah. Apa bila ada yg kurang paham tanyalah teman anda yg paham betul
    penggunaan php dan mysql.




Senin, 19 Maret 2012

Pengertian Internet / Intranet

INTERNET
Internet (Inter-Network) merupakan sekumpulan jaringan komputer yang menghubungkan situs akademik, pemerintahan, komersial, organisasi, maupun perorangan. Internet menyediakan akses untuk layanan telekomnunikasi dan sumber daya informasi untuk jutaan pemakainya yang tersebar di seluruh dunia. Layanan internet meliputi komunikasi langsung (email, chat), diskusi (Usenet News, email, milis), sumber daya informasi yang terdistribusi (World Wide Web, Gopher), remote login dan lalu lintas file (Telnet, FTP), dan aneka layanan lainnya.

INTRANET

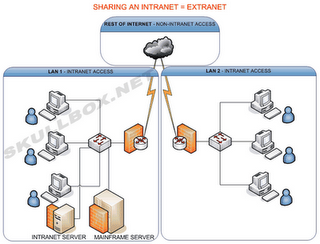

Intranet adalah konsep LAN yang mengadopsi teknologi Internet, diperkenalkan pada akhir tahun 1995. Khoe Yao Tung (1997) mengatakan : Intranet adalah LAN yang menggunakan standar komunikasi dan segala fasilitas Internet, diibaratkan berInternet dalam lingkungan lokal. Intranet umumnya juga terkoneksi ke Internet sehingga memungkinkan pertukaran informasi dan data dengan jaringan Intranet lainnya (Internetworking) melalui backbone Internet.

Kompatibilitas Intranet (sebagaimana Internet) sangat tinggi terhadap sistem lainnya sehingga mudah diterapkan, dipelajari, dikembangkan dan dikonfigurasi ulang. Dukungan aplikasi, program dan sistem operasi yang luas akibat dari popularitas Internet menjadikan Intranet sebagai masa depan LAN.

untuk lebih jelasnya Kunjungi :
1. http://moko.mhs.upnyk.ac.id/2012/03/19/pengertian-internet-intranet/
2. http://id.wikipedia.org/wiki/Intranet

Minggu, 12 Juni 2011

Senin, 06 Juni 2011

Sistem Digital Modul 6

SISTEM DIGITAL
PENCACAH


Skema pengkabelan IC 7476 =>


Tabel untuk IC 7476 =>














ARTIKEL
PENCACAH
      Penghitung atau counter adalah rangkaian sirkuit digital atau kadang-kadang berbentuk chip yang bisa dipakai untuk menghitung pulsa atau sinyal digital yang umumnya dihasilkan dari isolator. Penghitung ini bisa menghitung pulsa secara biner murni ataupun secara decimal-terkodekan-secara-biner.

      Pada dasarnya sarana input yang satu ini merupakan seperangkat pencacah biner (binary counter) yang terhubung langsung ke saluran-data mikrokontroler, sehingga mikrokontroler bisa membaca kedudukan pancacah, bila diperlukan mikrokontroler dapat pula merubah kedudukan pencacah tersebut.
    Seperti layaknya pencacah biner, bilamana sinyal denyut (clock) yang diumpankan sudah melebihi kapasitas pencacah, maka pada bagian akhir untaian pencacah akan timbul sinyal limpahan, sinyal ini merupakan suatu hal yang penting sekali dalam pemakaian pencacah. Terjadinya limpahan pencacah ini dicatat dalam sebuah flip-flop tersendiri. Counter pada umumnya menggunakan IC TTL tipe SN 7454 atau SN 7474. Dalam percobaan ini yang digunakan counter dengan tipe SN 7490.
      Konsep dasar dari sebuah counter yang mana output Q dari sebuah flip-flop dihubungkan kepada salah satu input J dan K pada flip-flop yang lain. Sebelum mulai mencacah, maka semua flip-flop harus di RESET dahulu. Semua Q=0, semua input J dan K juga menjadi=0, kecuali flip-flop berlogik 1. pada saat mulai mencacah semua input J dan K harus bernilai = 1.

                                              GAMBAR IC 7490

Rangkaian percobaan berupa pencacah Biner =>








Dan ini merupakan skema pengkabelannya....!!


Senin, 30 Mei 2011

Sistem Digital Modul 5

TUGAS FLIP-FLOP
1.    Master-Slave Flip Flop
     Sebuah Master Slave JK Flip-flop dibentuk dari 2 buah RS flipflop, dimana operasi dari kedua RS flip-flop dilakukan secara bergantian dengan memberikan input yang berlawanan pada kedua RS flip-flop. Prinsip dasarnya jika clock diberi input 1 gerbang AND 1 dan 2 akan aktif, Master akan menerima data yang dimasukan melalui input J dan K sementara gerbang AND 3 dan 4 tidak aktif, hasil outputnya=0, sehingga Slave tidak ada respon(kondisi tidak berubah). Dan jika clock diberi output 0, gerbang 3 dan 4 aktif, Slave akan mengeluarkan output di Q dan Q’, master tidak merespon input, karena gerbang AND 1 dan 2 tidak aktif.








Master-Slave JK Flip-flop disusun dari SR Flip flop


















                   Skema Master-Slave

IC yang digunakan pada rangkaiyan MASTER SLAVE
1.    7476 JK flip-flop dual =>

2.    7473 JK flip-flop dual =>


3.    7472 JK flip-flop gerbang AND dengan Pre dan Clr tak sinkron  =>












4.    4027 Master slave J-K flip-flop dengan picu sisi naik, Pre dan Clr tak sinkron dan keluaran Q dan Q’
      =>



2.    Mengapa hasil dari RS Flip-Flop dengan Clock selalu berbeda hasilnya pada saat di reset ?...

   Keluaran Q pada RS flip-flop tidak dapat segera merespon masukan S dan R sebelum ada masukan clock.
Kondisi respon RS flip-flop terlihat sama seperti kondisi respon tanpa klok, bedanya keluaran hanya merespon masukan S dan R setelah terjadi klok =1. Dalam hal ini Q bertindak sebagai 1bit di dalam memori. Yang menyebabkan nilai akhir bisa berubah-ubah karena s=1, r=1 tidak boleh diset serentak yang menghasilkan output yang tidak konsisten. Oleh karna itu mengapa RS Flip-Flop hasilnya berbeda saat di reset.

Senin, 25 April 2011

Sistem Digital Modul 3

SISTEM DIGITAL BAB III
GERBANG PEMBANGUNAN UNIVERSAL

LATIHAN

Soal no.1


Skema pengkabelannya :




Soal no.2

Skema pengkabelannya :




















ARTIKEL
GERBANG KOMBINASI


        Gerbang kombinasi adalah gerbang-gerbang dasar yang di hubungkan dengan gerbang-gerbang yang lain. sehingga didapatkan suatu keluaran yang diinginkan. Seperti contoh di bawah ini adalah gerbang kombinasi dari berbagai gerbang yaitu gerbang AND , gerbang OR , gerbang NOT , gerbang NAND. Gerbang-gerbang tersebut akan membentuk sebuah rangkaian pengkabelan pada sistem digital tersebut.

Alat dan Bahan yang Digunakan
1.    IC 74LS08 (Untuk contoh penerapan gerbang AND)
2.    IC 74LS32 (Untuk contoh penerapan gerbang OR)
3.    IC 74LS04 (Untuk penerapan gerbang NOT)
4.    IC 74LS00 (Untuk penerapan gerbang NAND)
5.    Logic Board
6.    Kabel jumper secukupnya

Langkah-Langkah
1.    Pasang IC pada bagian tengah breadboard digital trainer
2.    Hubungkan kaki ke-14 dari IC ke bagian positif (+) dari adaptor.
3.    Hubungkan kaki ke-7 dari IC ke bagian negative ( – ) dari adaptor.
4.    Buat koneksi seperti pada gambar Diagram logika.
5.    Pasang kabel jumper pada kaki 1 dan 2.
6.    Untuk memberikan logika 1 pada input, hubungkan kaki 1 atau 2 ke positif, begitu pula sebaliknya.

Penerapan Gerbang Kombinasi AND dan OR
Ket : 1 = Benar , 0 = Salah
Jika setiap elemen yang dihubungkan salah satu ada yang Salah/(0) maka pernyataan pada percobaan gerbang kombinasi AND dan OR ini menunjukan Salah/(0).

Skema Diagram Gerbang Kombinasi AND dan OR

Skema pengkabelan Gerbang Kombinasi AND dan OR
















Tabel kebenaran Gerbang Kombinasi AND dan OR










Catatan :
Masukkan 0 berarti kaki tersebut harus dihubungkan ke negatif , sedangkan masukkan 1 berarti kaki tersebut harus dihubungkan ke positif.
