Sistem Digital Modul 7

RANGKAIAN ARITMATIKA (ADDER)

Rangkaian Percobaan Full Adder

Tabel Rangkaian Full Adder

Sistem Digital Modul 6

SISTEM DIGITAL
PENCACAH


Skema pengkabelan IC 7476 =>

Tabel untuk IC 7476 =>

ARTIKEL
PENCACAH

      Penghitung atau counter adalah rangkaian sirkuit digital atau kadang-kadang berbentuk chip yang bisa dipakai untuk menghitung pulsa atau sinyal digital yang umumnya dihasilkan dari isolator. Penghitung ini bisa menghitung pulsa secara biner murni ataupun secara decimal-terkodekan-secara-biner.

      Pada dasarnya sarana input yang satu ini merupakan seperangkat pencacah biner (binary counter) yang terhubung langsung ke saluran-data mikrokontroler, sehingga mikrokontroler bisa membaca kedudukan pancacah, bila diperlukan mikrokontroler dapat pula merubah kedudukan pencacah tersebut.

    Seperti layaknya pencacah biner, bilamana sinyal denyut (clock) yang diumpankan sudah melebihi kapasitas pencacah, maka pada bagian akhir untaian pencacah akan timbul sinyal limpahan, sinyal ini merupakan suatu hal yang penting sekali dalam pemakaian pencacah. Terjadinya limpahan pencacah ini dicatat dalam sebuah flip-flop tersendiri. Counter pada umumnya menggunakan IC TTL tipe SN 7454 atau SN 7474. Dalam percobaan ini yang digunakan counter dengan tipe SN 7490.

      Konsep dasar dari sebuah counter yang mana output Q dari sebuah flip-flop dihubungkan kepada salah satu input J dan K pada flip-flop yang lain. Sebelum mulai mencacah, maka semua flip-flop harus di RESET dahulu. Semua Q=0, semua input J dan K juga menjadi=0, kecuali flip-flop berlogik 1. pada saat mulai mencacah semua input J dan K harus bernilai = 1.

                                              GAMBAR IC 7490

Rangkaian percobaan berupa pencacah Biner =>

Dan ini merupakan skema pengkabelannya....!!

Sistem Digital Modul 5

TUGAS FLIP-FLOP

1.    Master-Slave Flip Flop

     Sebuah Master Slave JK Flip-flop dibentuk dari 2 buah RS flipflop, dimana operasi dari kedua RS flip-flop dilakukan secara bergantian dengan memberikan input yang berlawanan pada kedua RS flip-flop. Prinsip dasarnya jika clock diberi input 1 gerbang AND 1 dan 2 akan aktif, Master akan menerima data yang dimasukan melalui input J dan K sementara gerbang AND 3 dan 4 tidak aktif, hasil outputnya=0, sehingga Slave tidak ada respon(kondisi tidak berubah). Dan jika clock diberi output 0, gerbang 3 dan 4 aktif, Slave akan mengeluarkan output di Q dan Q’, master tidak merespon input, karena gerbang AND 1 dan 2 tidak aktif.









Master-Slave JK Flip-flop disusun dari SR Flip flop




                   Skema Master-Slave

IC yang digunakan pada rangkaiyan MASTER SLAVE
1.    7476 JK flip-flop dual =>





2.    7473 JK flip-flop dual =>

3.    7472 JK flip-flop gerbang AND dengan Pre dan Clr tak sinkron  =>

4.    4027 Master slave J-K flip-flop dengan picu sisi naik, Pre dan Clr tak sinkron dan keluaran Q dan Q’

      =>



2.    Mengapa hasil dari RS Flip-Flop dengan Clock selalu berbeda hasilnya pada saat di reset ?...

   Keluaran Q pada RS flip-flop tidak dapat segera merespon masukan S dan R sebelum ada masukan clock.

Kondisi respon RS flip-flop terlihat sama seperti kondisi respon tanpa klok, bedanya keluaran hanya merespon masukan S dan R setelah terjadi klok =1. Dalam hal ini Q bertindak sebagai 1bit di dalam memori. Yang menyebabkan nilai akhir bisa berubah-ubah karena s=1, r=1 tidak boleh diset serentak yang menghasilkan output yang tidak konsisten. Oleh karna itu mengapa RS Flip-Flop hasilnya berbeda saat di reset.

Sistem Digital Modul 3

SISTEM DIGITAL BAB III
GERBANG PEMBANGUNAN UNIVERSAL

LATIHAN

Soal no.1



Skema pengkabelannya :

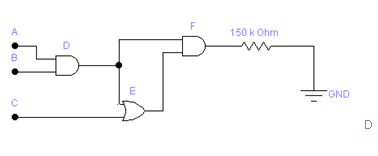

Soal no.2

Skema pengkabelannya :





ARTIKEL

GERBANG KOMBINASI

        Gerbang kombinasi adalah gerbang-gerbang dasar yang di hubungkan dengan gerbang-gerbang yang lain. sehingga didapatkan suatu keluaran yang diinginkan. Seperti contoh di bawah ini adalah gerbang kombinasi dari berbagai gerbang yaitu gerbang AND , gerbang OR , gerbang NOT , gerbang NAND. Gerbang-gerbang tersebut akan membentuk sebuah rangkaian pengkabelan pada sistem digital tersebut.

Alat dan Bahan yang Digunakan

1.    IC 74LS08 (Untuk contoh penerapan gerbang AND)
2.    IC 74LS32 (Untuk contoh penerapan gerbang OR)
3.    IC 74LS04 (Untuk penerapan gerbang NOT)
4.    IC 74LS00 (Untuk penerapan gerbang NAND)
5.    Logic Board
6.    Kabel jumper secukupnya

Langkah-Langkah
1.    Pasang IC pada bagian tengah breadboard digital trainer
2.    Hubungkan kaki ke-14 dari IC ke bagian positif (+) dari adaptor.
3.    Hubungkan kaki ke-7 dari IC ke bagian negative ( – ) dari adaptor.
4.    Buat koneksi seperti pada gambar Diagram logika.
5.    Pasang kabel jumper pada kaki 1 dan 2.
6.    Untuk memberikan logika 1 pada input, hubungkan kaki 1 atau 2 ke positif, begitu pula sebaliknya.

Penerapan Gerbang Kombinasi AND dan OR
Ket : 1 = Benar , 0 = Salah
Jika setiap elemen yang dihubungkan salah satu ada yang Salah/(0) maka pernyataan pada percobaan gerbang kombinasi AND dan OR ini menunjukan Salah/(0).

Skema Diagram Gerbang Kombinasi AND dan OR



Skema pengkabelan Gerbang Kombinasi AND dan OR



Tabel kebenaran Gerbang Kombinasi AND dan OR

Catatan :
Masukkan 0 berarti kaki tersebut harus dihubungkan ke negatif , sedangkan masukkan 1 berarti kaki tersebut harus dihubungkan ke positif.

Sistem Digital Modul 2

SISTEM DIGITAL BAB II
GERBANG DASAR NOT DAN NAND

LATIHAN

Soal latihan :

Skema pengkabelannya :

ARTIKEL

Gerbang Pembangunan Universal

         Gerbang pembangunan universal atau gerbang logika adalah suatu entitas dalam elektronika dan matematika Boolean yang mengubah satu atau beberapa masukan logik menjadi sebuah sinyal keluaran logik.Gerbang NAND mempunyai dua atau lebih sinyal input serta sebuah sinyal keluaran. Keluaran NAND gate bernilai 1, apabila satu atau lebih dari sinyal input bernilai 0, dan keluaran NAND gate akan bernilai 0 apabila semua sinyal inputnya berada pada nilai 1.Gerbang pembangun universal itu bagian dari gerbang dasar logika dimana berisi gerbang AND, gerbang OR, gerbang NOT, gerbang NAND, gerbang NOR, gerbang EX-OR dan gerbang EX-NOR.

Symbol dari Gambar gerbang NAND adalah:

IC yang digunakan yaitu 7400

Contoh gerbang-gerbang dasar  yang dibangun oleh gerbang NAND:

1. Gerbang AND
Dengan menggunakan gerbang NAND (menggunakan IC 7400 ) kita bisa membuat rangkaian dengan menghasilkan keluaran yaitu gerbang AND.
Rangkaian percobaan gerbang AND :

Gerbang AND menggunakan Gerbang NAND. Gerbang AND yang dibangun menggunakan gerbang logika NAND.
Skema pengkabelan:

Tabel Kebenaran:

2. Gerbang OR
Dengan menggunakan gerbang NAND (menggunakan IC 7400 ) kita bisa membuat rangkaian dengan menghasilkan keluaran yaitu gerbang OR.

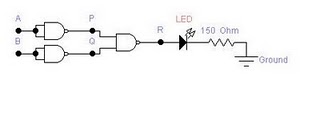

Rangkaian percobaan gerbang OR :



Gerbang OR menggunakan Gerbang NAND, gerbang OR dibangun menggunakan 3 (tiga) gerbang logika NAND.

Skema pengkabelan:

Tabel Kebenaran:

3. Gerbang NOR
Dengan menggunakan gerbang NAND (menggunakan IC 7400 ) kita bisa membuat rangkaian dengan menghasilkan keluaran yaitu gerbang NOR.
Rangkaian percobaan gerbang NOR :

Gerbang NOR menggunakan Gerbang NAND. Gerbang NOR dibangun menggunakan 4 (empat) gerbang logika NAND yang disusun seperti gerbang OR yang menggunakan gerbang NAND, hanya saja pada keluaran-nya ditambahkan lagi gerbang NAND.

Skema pengkabelan:

Tabel kebenaran:

4. Gerbang EX-OR
Dengan menggunakan gerbang NAND (menggunakan IC 7400 ) kita bisa membuat rangkaian dengan menghasilkan keluaran yaitu gerbang EX-OR.
Rangkaian percobaan gerbang EX-OR :

Gerbang EX-OR menggunakan Gerbang NAND. Gerbang EX-OR dapat dibangun menggunakan 4 (empat) gerbang logika NAND.
Skema pengkabelan:

Tabel kebenaran:

5. Gerbang EX-NOR
Dengan menggunakan gerbang NAND (menggunakan IC 7400 ) kita bisa membuat rangkaian dengan menghasilkan keluaran yaitu gerbang EX-NOR.
Rangkaian percobaan gerbang EX-NOR:

Gerbang EX-NOR menggunakan Gerbang NAND. Gerbang EX-NOR dapat dibangun menggunakan gerbang logika NAND yang susunan-nya sama seperti pada susunan gerbang EX-OR, tetapi pada bagian keluaran-nya ditambahkan satu lagi gerbang NAND.
Skema pengkabelan:

Tabel kebenaran :

Sistem Digital Modul 1

SISTEM DIGITAL BAB I

GERBANG DASAR AND DAN OR

LAPORAN SISTEM DIGITAL

BAB I

Dasar Teori

     Didalam praktikum Sistem Digital kita akan sering berjumpa atau menggunakan peralatan digital trainer NX-4 plus, pada peralatan ini mempunyai bagian-bagian yang penting yaitu berupa bread board, penampilan 7 segmen, saklar, LED. Rangkainan digital yang akan di praktikan untuk dirangkai pada brad board. Alat inputnya berupa saklar dan output di tampilkan dalam penampilan 7 segmen dan LED.

      Gerbang atau disebut gate adalah suatu rangkaian logika dengan satu keluaran dan satu atau beberapa masukan. Sinyal outputnya hanya terjadi untuk kombinasi sinyal masukan tertentu yaitu berupa tegangan yang merepresentasikan bilangan biner 0(0V) dan 1(1 atau 5V).

A. Gerbang AND

Gerbang AND akan menghasilkan output 1(nilai Y = 1) jika kedua input (A dan B) bernilai 1

Tabel kebenaran gerbang AND (IC 74LS08)

B. Gerbang OR
Gerbang OR akan menghasilkan output 0 (nilai Y=0) jika kedua input (A dan B) bernilai 0.

Tabel kebenaran gerbang OR (IC 74LS32)

BAB II

PEMBAHASAN

A.    Percobaan gerbang AND

        Rangkaiyannya:

          IC AND

     Tabel kebenarannya:

B.    Percobaan gerbang AND dan OR
